工藝介紹
含塵氣體進入除塵器已擴大的灰斗進行預收塵,通過導流板均布于各條濾袋之間,粉塵阻留于濾袋外表面,為使設備阻力不超過1200Pa,高壓氣體經電磁閥產生脈噴,使氣包內壓縮空氣(0.5~0.7MPa),由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋在瞬間急劇膨脹,并伴隨著氣流的反方向作用抖落粉塵,達到清灰的目的。

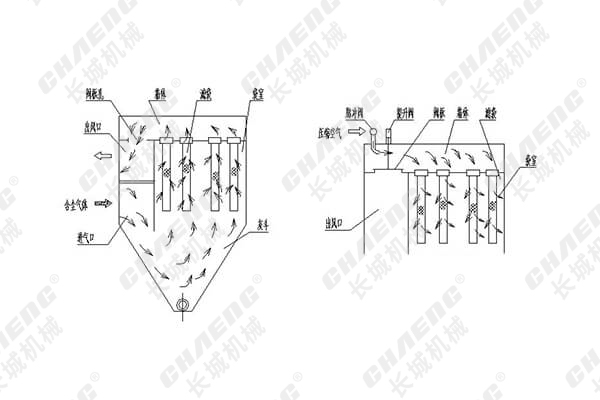

圖:收塵器工作原理圖
產品優勢
1、采用PLC微電腦程控儀,自動化程度高
氣箱脈沖袋收塵器的清灰控制采用PLC微電腦程控儀,分定壓(自動)、定時(自動),手動三種控制方式。

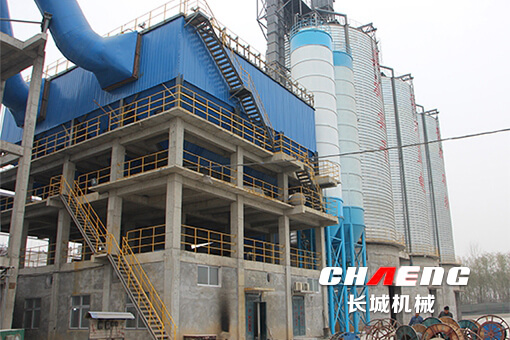

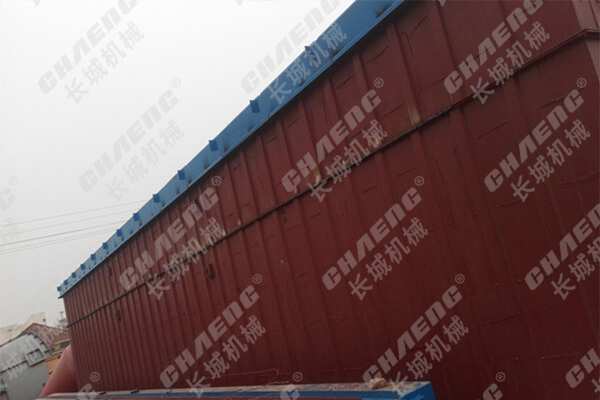

圖:收塵器布袋和進出風口管道
2、粉塵二次揚塵少
采用分室清灰方式,避免了噴吹清灰后產生的粉塵二次揚塵。
圖:分室清灰布局圖

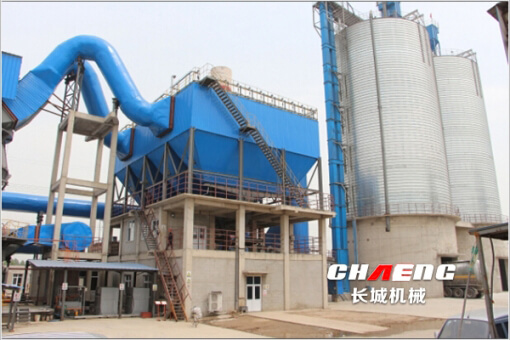

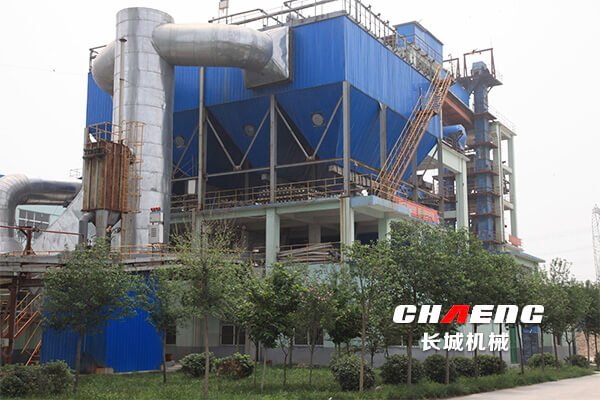

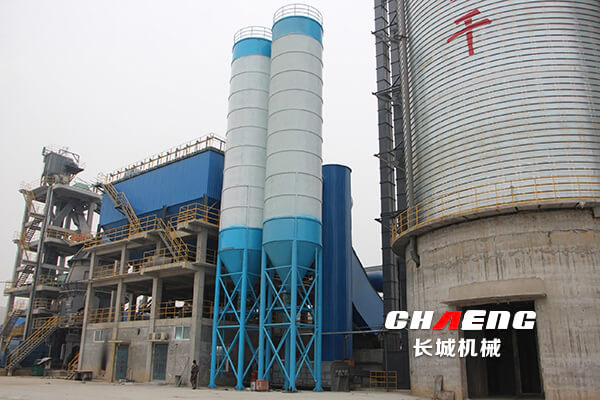

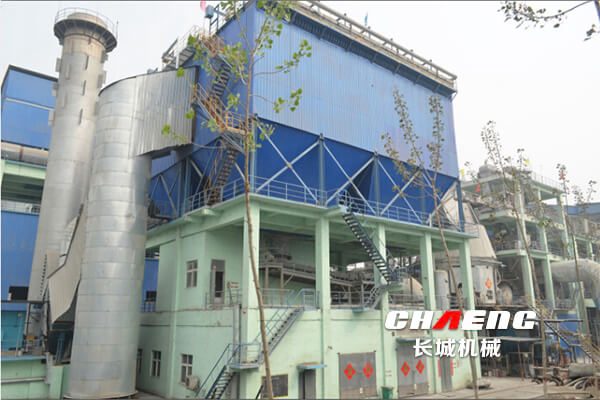

典型案例
氣箱式脈沖袋收粉器主要有箱體、灰斗、進出風道、輸灰裝置、氣路系統等組成,并配有支柱、爬梯、欄桿、清灰控制器等。
a、箱體

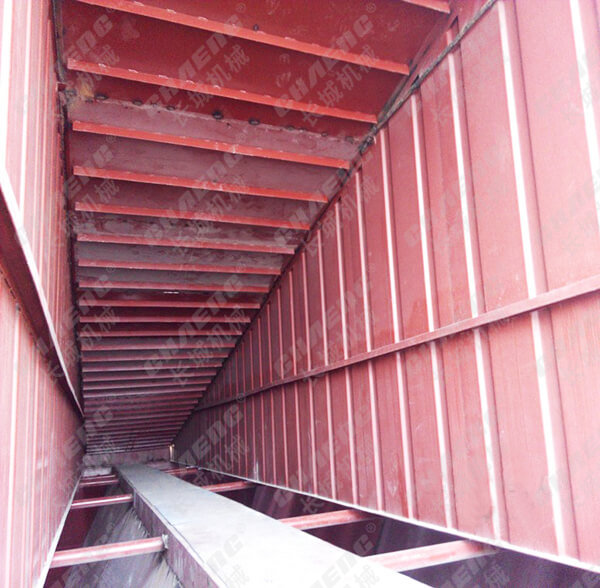

箱體包括靜氣室(上部殼體)、提升閥箱、濾袋室等,全部由鋼板焊接而成,并制成全密閉。濾袋室主要用來容納袋籠和濾袋,其用隔板分成若干室,互不透氣,以防各室清灰時氣流互相干擾,實現離線清灰及在線檢修。

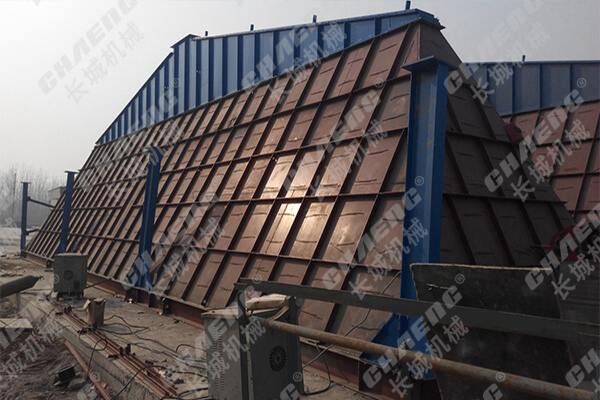

b、灰斗
灰斗布置在袋室的下部,用鋼板焊接而成梯形狀,要求結構嚴密,斗壁上裝有檢修人孔門,底部裝有輸排灰裝置。
c、輸排灰裝置
灰斗下設有空氣斜槽及翻板閥等,可連續進行排灰。
d氣路系統

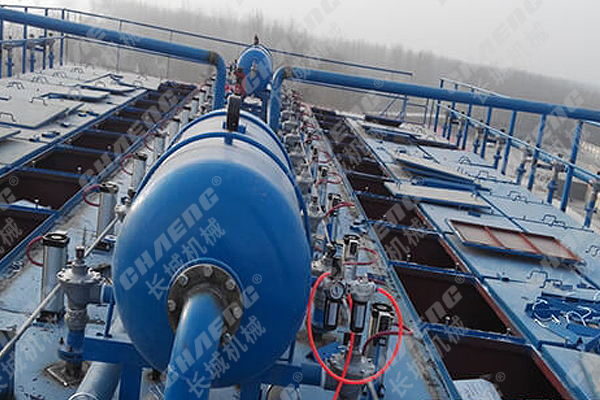

氣路系統主要由電磁脈沖閥、帶閥氣缸、氣源三聯體、儲氣罐、管路等組成。儲氣罐提供清灰氣源,氣源三聯體對壓縮空氣進行凈化,脈沖閥直接控制氣體對濾袋的噴吹清灰,帶閥氣缸直接控制提升閥的開與閉。
技術參數
常用氣箱脈沖袋收塵器參數 | ||||||
---|---|---|---|---|---|---|
CCX32-3 | CCX32-4 | CCX32-5 | CCLF2X10 | CCLF4X11 | CCLF4X12 | |
處理風量 | 6900m³/h | 8900m³/h | 11160m³/h | 200000m³/h | 450000m³/h | 450000m³/h |
過濾面積 | 96m² | 128m² | 160m² | 3419m² | 7518m² | 8170m² |
過濾風速 | 1.19m/min | 1.15m/min | 1.16m/min | 0.94m/min | 0.95m/min | 0.92m/min |
濾袋數量 | 96條 | 128條 | 160條 | 2560條 | 5632條 | 6144條 |
設備阻力 | <1700pa | <1700pa | <1700pa | 1500-1800pa | 1500-1800pa | 1500-1800pa |
承受負壓 | ≤6000pa | ≤6000pa | ≤6000pa | 7000pa | 7000pa | 7000pa |
入口濃度 | <200g/m³ | <200g/m³ | <200g/m³ | <400g/m³ | ≤500g/m³ | ≤500g/m³ |
出口濃度 | ≤20mg/Nm³ | ≤20mg/Nm³ | ≤20mg/Nm³ | ≤20mg/Nm³ | ≤20mg/Nm³ | ≤20mg/Nm³ |
壓縮空氣壓力 | 0.5-0.7MPa | 0.5-0.7MPa | 0.5-0.7MPa | 0.5-0.7MPa | 0.5-0.7MPa | 0.5-0.7MPa |
耗氣量 | 0.27m³/min | 0.37m³/min | 0.46m³/min | 6m³/min | 13m³/min | 14.5m³/min |
濾袋長度 | 2450mm | 2450mm | 2450mm | 3200mm | 3200mm | 3200mm |
服務支持
提高收塵器效率的幾大方法:
1、 加強管理
收塵器是水泥工藝、礦渣粉磨循環系統中一個主機設備,它的運行直接影響到所服務的窯、磨、烘干機等主機的產量、質量。必須保證設備系統和收塵器的同步運轉率和完好率。
2、 加強密封
收塵系統主要有收塵器本體和收塵系統其它設備,如進出口閥門、輸送設備及管道、檢查門等。加強各檢查孔和門的密封,檢查門周邊的密封要采用耐熱硅橡膠。輸送設備的密封也要加強維護,減少和避免漏風現象。殼體所有連接處都要連續焊接,不能有漏縫、開孔現象(門孔處及清灰下料處.容易漏風)。因此,要加強對收塵系統的巡檢、點檢工作,檢查收塵器風管、殼體、上花板等部位的完整性和密封性,發現磨穿部位要及時補焊。
3、 減少開停和檢查次數
收塵器不出現異?,F象或長時間停運,一般不要打開檢查門檢修。每打開一次,在開機或在檢修時間段內,形成溫度急降結露,嚴重影響收塵器壽命。
4 、加強收塵器的保溫

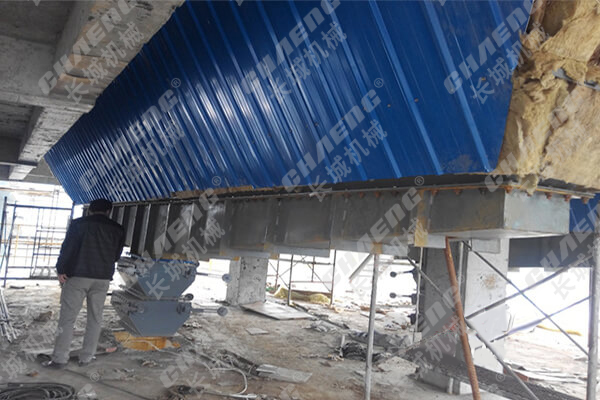

保溫層的厚度應根據氣溫合理選擇,外表面要選用薄鋼板等一些較好的保護層,以延長保溫層的使用壽命和保溫效果,收塵器采用外保溫措施,就會減少殼體的熱損失,特別是在冬季開機前,要先開啟收塵器自身加熱系統,對濾袋進行預熱1個多小時后,方可進行正常生產。
5、 加強粉塵管理
當生產系統進行技術改造時,要顧全配套的收塵系統。在設計配套時收塵器的入口濃度、溫度、風速都是有一定技術要求的。當生產系統進行改造時,可能需要增大風速、增大揚塵量,這時就要考慮收塵器的能力和可能帶來的后果,盡量互相匹配。
6 、減少布袋破損

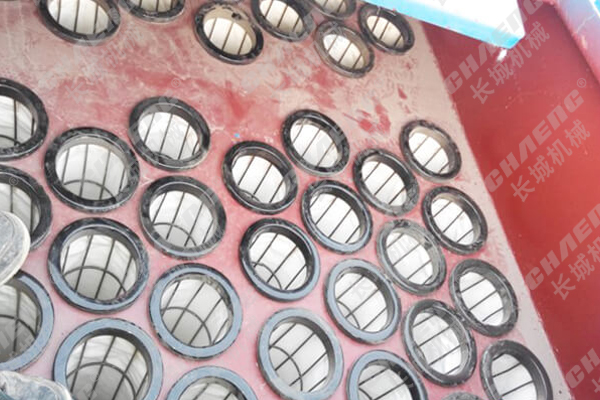

首先,布袋出風口端容易破損。其次,濾袋底部容易破損,導致這種現象的主要原因是:骨架過長,沒有固定好,下部晃動較大,濾袋與濾袋之間相互摩擦所致。因此濾袋比骨架長約50mm~100mm為宜。
7 、降低煙氣粉塵濃度
在礦渣加熱系統中,煙氣進入袋式收塵器前,應盡可能采用煙塵的預收塵(*收塵)和下進風,捕集出爐煙塵氣的高溫和較大顆粒,降低煙氣的粉塵濃度。特別是高溫煙氣直接進入濾袋內,減少濾袋的清灰反吹風次數,延長濾袋的使用壽命,下進風可使大顆粒粉塵不經濾袋自然沉積下來。在進行收塵改造時應該保留無動力沉降室,它是一種無動力運行設備,無能源消耗,是一種較理想的配合方式。
